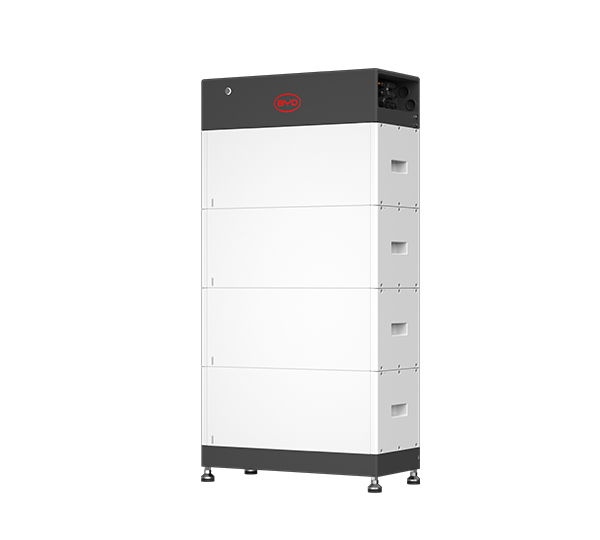

Battery-Box HVS+ 10.2
HV-Speicher, 10,24 kWh nutzbar
3.749,58 €
pro Stück
Produktinformationen "Battery-Box HVS+ 10.2"
Die Kombination mit Komponenten der HVS Vorgängerserie ist nicht möglich.
Zur Inbetriebnahme ist die neue BYD Energy App samt aktueller Firmware (ab V1.28.0) erforderlich.
Der im Lieferumfang enthaltene RJ45 Abschluss-Stecker für den Datenbus muss bauseits noch fertig konfektioniert werden. Hierzu ist zwischen den Pins 1 + 6 (Blick von oben auf die flache Steckerseite mit den Pin-Kontaktflächen, Kabeleinführung nach unten, Pins von links nach rechts aufsteigend) eine Drahtbrücke einzusetzen und zu verpressen. Ein tatsächlicher Widerstand wird nicht benötigt.
Für die neueste Generation der HVS Hochvoltspeicher von BYD gibt es nun auch ein „+“ dazu. Zu den bewährten Eigenschaften und Eckdaten wurde bei der neuen HVS+ eine verbesserte BCU eingesetzt. Diese kann flexibel für die Speichermodule der HVB, HVS+ und HVM+ Serien verwendet werden. Der neue automatische SOC-Balancing-Optimizer macht das manuelle Anpassen des Ladestandes bei Erstinstallation und Erweiterung überflüssig. Das überarbeitete BCU-Anschlussmanagement mit Steckverbindern auf der Leistungs- und Kommunikationsebene spart weitere wertvolle Zeit bei der Installation. Auch die Konfiguration des Systems wird mit einer neuen Installer-App erleichtert. Parallel dazu gibt es auch eine Endkunden-App für die komfortable Anlagenüberwachung.
Produktvorteile
- Automatisches SOC Balancing bei Erstinstallation oder Erweiterung
- Schnellere Kabelinstallation durch Steckverbinder
- Bewährte kabellose Stapelbauweise
- Zeitlich unbegrenzt nachrüstbar
Produkteigenschaften
- Batteriekapazität (nutzbar): 10,24 kWh
- Speichertyp: Hochvolt
- Nennspannung: 409,6 V
- Zeitfenster Erweiterung: unbegrenzt
- Anzahl Speichermodule in einer Einheit: 2 bis 5 Batteriemodule
- Anzahl Einheiten parallel: 3
- Zellchemie: LFP
- COM Anschlüsse: RJ45
- BAT Anschlüsse: MC4
- Schutzklasse: IP55
- Abmessungen: 1227 x 610 x 282 mm (HxBxT)
- Gewicht: 168,6 kg
Lieferumfang
- 1 x BYD B-Box BCU HVM+/HVS+/HVB + Base (Artikel 0161507)
- 4 x BYD HVS+ Speichermodul (Artikel 0161506)
Wichtige technische Daten
| Gefahrgut Transportkategorie | 2 |
|---|---|
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode | (E) |
| Gefahrgut Gewicht (Netto) (kg) | 154.000 |
| Klassifizierungscode | M4 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
| Hersteller: | Kein Hersteller |
|---|---|
| Max. Ausgangsstrom (A) Laden: | bis 50 A |
| Nutzbare Kapazität (kWh): | 10 – 15 kWh |
Downloads
- Bedienungsanleitung (EN) PDF
- Datenblatt (EN) PDF
- Bedienungsanleitung (EN) PDF
- Garantiebedingungen (EN) PDF
- Datenblatt (EN) PDF
- Montageanleitung Englisch PDF
- Konformitätserklärung (EN) PDF
- Garantiebedingungen (EN) PDF
- Bedienungsanleitung (EN) PDF
- Datenblatt (DE) PDF
- Bedienungsanleitung (DE) PDF
- Garantiebedingungen (DE) PDF
- Montageanleitung Deutsch PDF
Technische Details
Technische Daten
| Max. Ausgangsstrom (A) Laden | 25.00 |
|---|---|
| Nennspannung DC (V) | 409.60 |
| Min. Temperatur der Umgebung (°C) | -10 |
| Nutzbare Kapazität (kWh) | 10.24 |
| Kapazität nachträglich erweiterbar | ja ohne Zeitbegrenzung |
| Zellchemie der Batterie | LFP |
| Gehäuseschutzklasse | IP55 |
| Max. Ausgangsstrom (A) beim Entladen | 25.00 |
Artikeldetails
| Intrastat Ursprungsland | China |
|---|---|
| Gefahrgut Transportkategorie | 2 |
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode | (E) |
| Gefahrgut Gewicht (Netto) (kg) | 154.000 |
| Klassifizierungscode | M4 |
| Intrastat Warennummer (HS-Code) | 85076000 |
| Hersteller | BYD |
| Hersteller Artikelbezeichnung | HVS+ 10.2 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
Verpackung
| Gewicht inkl. Verpackung (Kg) | 182.800 |
|---|
Abmessungen
| Länge ohne Verpackung (mm) | 282.00 |
|---|---|
| Höhe ohne Verpackung (mm) | 1227.00 |
| Breite ohne Verpackung (mm) | 610.00 |
| Gewicht ohne Verpackung (kg) | 168.600 |
Garantie
| Standard Produktgarantie (Jahre) | 10 |
|---|---|
| Garantiegeber | BYD |
